側孔機為木工板材打孔設備，主要用于組裝板式家具。此設備具有定位精度要求高（0.2mm）、動作速度快、
打孔類型類多、響應要求高等特點，是板式家具生產不可或缺的設備。

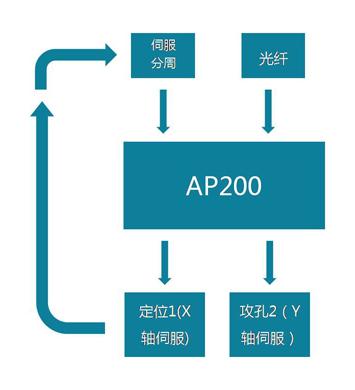

2.系統組成
HMI：AH102L *1
PLC：AP-240BT-A *1
SRO：JSDAP-20A *1
JSMA-SC08A7K *1
JSDAP-30A *1
JSMA-MB15A7K *1

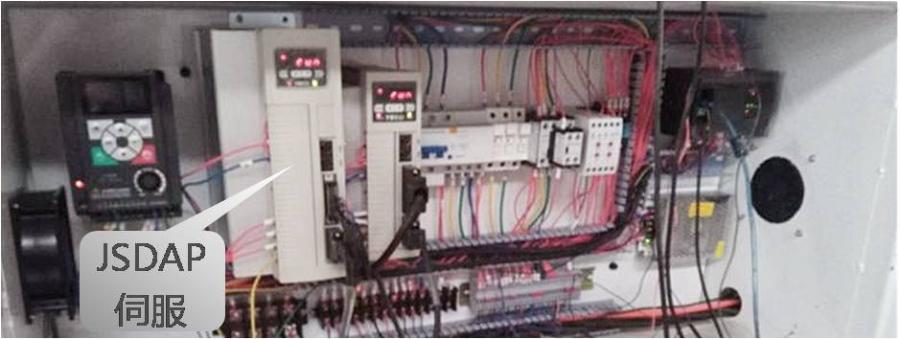

3.系統柜圖片

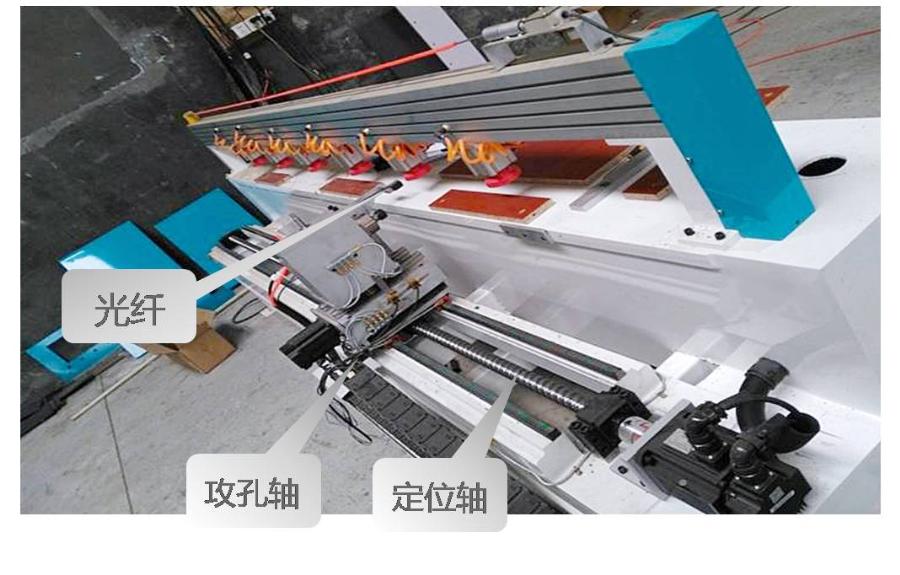

普通模式：定位軸在板上掃過，當光電有變化時檢測到可能有孔。當檢測到上升沿和下降沿后，
計算完孔的寬度后根據設置值判斷此孔是否為木板上的孔（有可能是板與板之間的縫，也可能是光
電誤感應）。如果判斷為真孔，則根據設定打孔方式返回打孔。
盲孔模式：設定的位置直接打孔。
